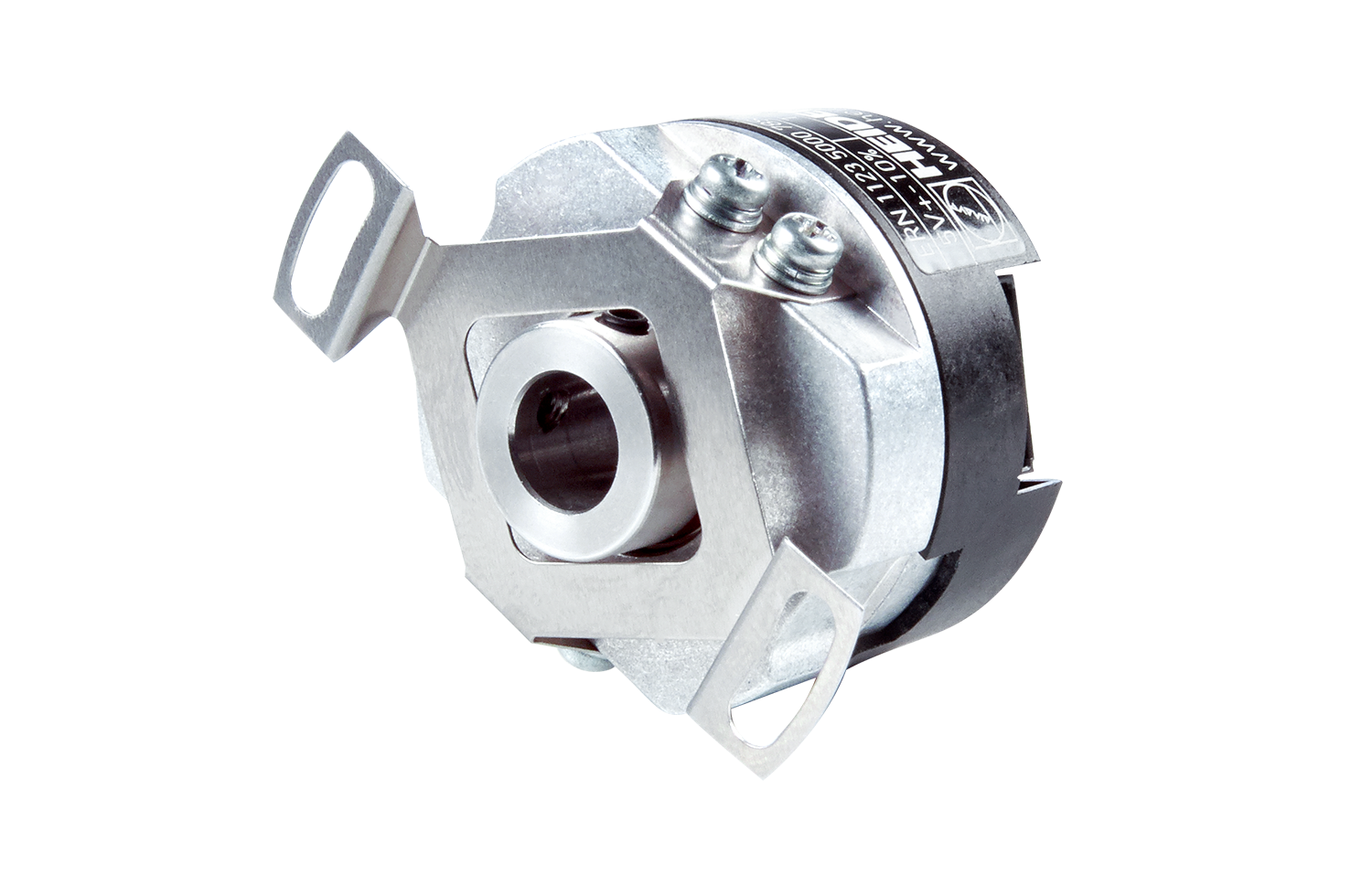

ERN 1123

Inkrementaalinen pulssianturi omalla laakeroinnilla

  • Aksiaalitoleranssi jopa ±0,15 mm
  • Läpireikäakseli
  • Paikoitustarkkuus jopa ±130"
  • Jopa 8192 signaalijaksoa per kierros
  • Maks. käyttölämpötila 90 °C
  • Liitäntä: TTL
  • Laitteen halkaisija ≈ 35 mm
Tuotekysely

Suora akselikytkin

Reikäakseli mahdollistaa pulssianturin ja asiakkaan akselin suorakytkennän. Muuta roottorikytkentää ei tarvita. Korkean jäykkyyden avulla säädössä saavutetaan korkeammat kaistanleveydet. Samalla epätarkkuudet ja asennustyön  vaivannäkö vähenevät merkittävästi.

Lohkokommutointisignaalit

TTL-signaalien lisäksi tämän mallisarjan pulssianturit lähettävät myös lohkokommutointisignaaleja U, V, W moottorin kommutoinnin suoraa ohjaamista varten. Se tarkoittaa, että pulssianturit voidaan liittää suoraan useimpiin jatkoelektroniikan komponentteihin moottorreiden ohjaamista varten.

Joustava kytkentä

Staattorin kytkentä kompensoi moottorin ja anturin välistä välystä ja korjaa tehokkaasti epätarkkuuksia. Myös kallistus ja jopa aksiaalinen välys kompensoidaan luotettavasti. Lisäksi staattorikytkin mahdollistaa erittäin yksinkertaisen asennuksen tasopinnalle.

Kompakti muotoilu

Vain 35 mm:n ulkohalkaisijalla tämän sarjan pulssianturit tarjoavat korkean luotettavuuden ja vankan rakenteen pienimmässäkin tilassa. Pienten mittojensa ansiosta tämän sarjan pulssianturit sopivat myös erittäin ahtaisiin asennusolosuhteisiin.
