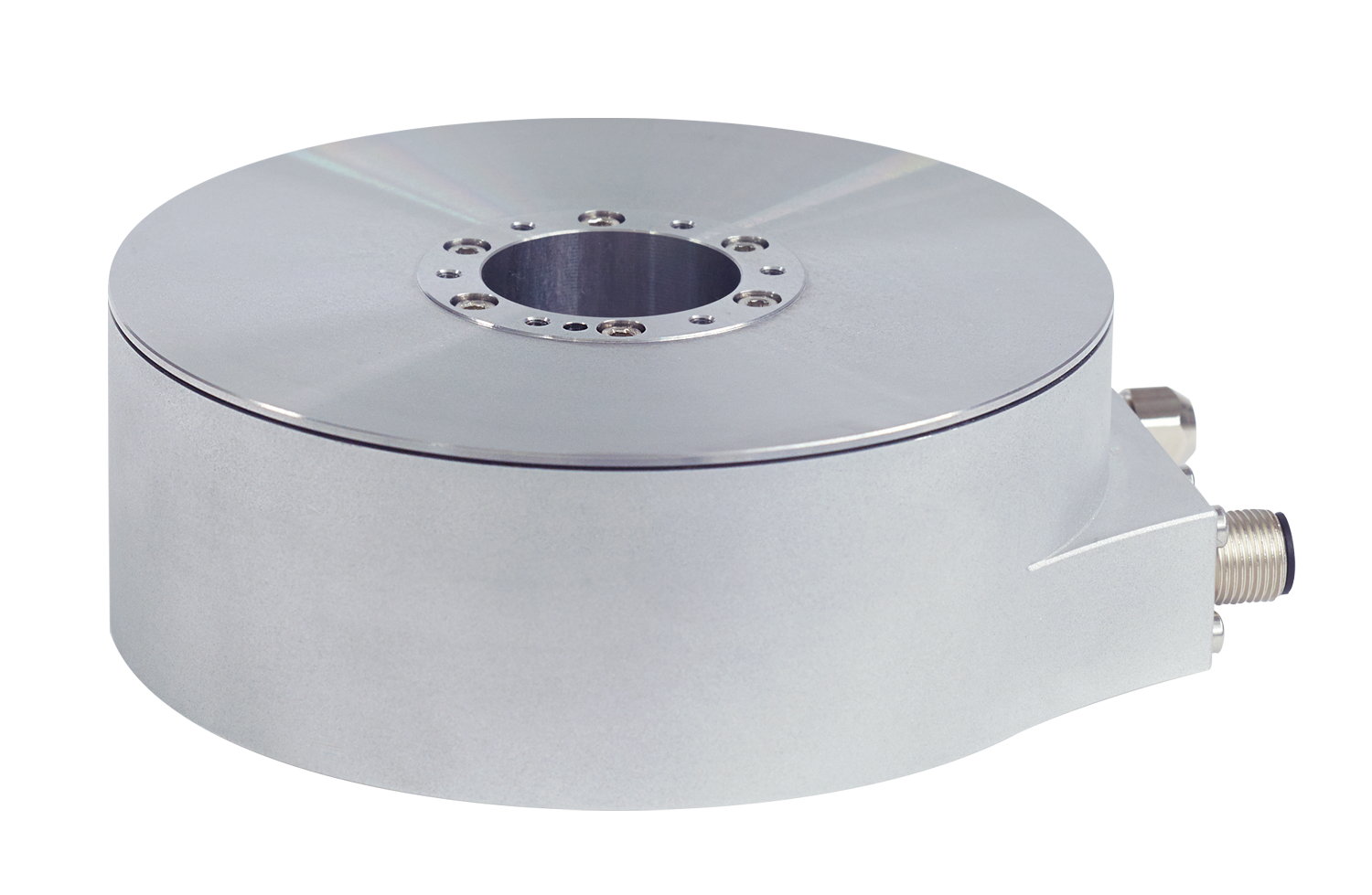

Mallisarja SRP

Absoluuttiset ja inkrementaaliset kulmanmittausmoduulit kiinteillä tarkkuuslaakereilla ja käytöllä

  • Järjestelmätarkkuus: ±2,5” ... ±5”
  • Signaalijaksot: 16 384 ... 30 000
  • Läpireikäakseli ∅ 32 mm
  • Kokonaisratkaisu erittäin tarkoille pyöröakseleille
  • Jopa 80 % säästö sovelluksen yksittäisistä komponenteista
  • Äärimmäisen pieni pidätysmomentti
  • Nopea nopeusvakaus ja paikoitustarkkuus
  • Liitännät: 1Vss, EnDat
Tuotekysely

Erittäin tarkka skannaus

Pienimmät mittausvaiheet korkeimmalla tarkkuudella:  kulmamittausmoduulit SRP 5080 toimivat häiriöskannausperiaatteella ja mittarunkona käytetään vaihehilaa.

Kompakti rakenne

Rinnan kulma-anturiin ja laakeriin asennettu uraton vääntömoottori mahdollistaa erittäin kompaktin rakenteen. Tämä järjestely mahdollistaa myös koko järjestelmän korkean jäykkyyden ja siten esimerkiksi erittäin korkean paikoitustarkkuuden.

Yksinkertainen asennus

Nämä kulmanmittausmoduulit käsittävät täysin esikuormitetun laakeriyksikön, jossa on kulma-anturi ja vääntömoottori. Kulmanmittausmoduulien tarkkaa kohdistusta ja säätöä ei tarvita käytön aikana. Asiakkaan lisäosien keskittäminen kauluslaippoihin helpottaa myös asentamista.

Optimaalinen liikkeenohjaus

SRP-kulmamittausmoduulin urattomassa vääntömoottorissa ei ole pidätysmomenttia, joten sillä ei ole häiritsevää vaikutusta laakerin korkeaan tarkkuuteen. Tämä mahdollistaa poikkeuksellisen tasaisen liikkeenohjauksen ja paikoitustarkkuuden.
