HEIDENHAINin sorviohjaukset ovat osoittaneet arvonsa jo vuosien ajan sekä tavanomaisissa sorveissa että monimutkaisissa sorveissa ja sorvauskeskuksissa. Ne mahdollistavat koneistamisen pyörivillä työkaluilla, C- ja Y-akselilla tai B-akselilla sekä täydellisen koneistuksen vastakaralla.

Haluatko henkilökohtaista neuvontaa?

Pituus- ja kulmanmittauslaitteet tallentavat liikkeet suoraan suljettuun silmukkaan ( Closed Loop). Käsikäyttöisten työstökoneiden paikoitusnäyttölaitteet tekevät tarkasta valmistuksesta erittäin helppoa lukuisten käytännönläheisten toimintojen ja työkiertojen ansiosta.

Myös uuden Gen 3 -käyttösukupolven taajuusmuuttajat on räätälöity erityisesti sorvien vaatimuksiin. Ne tarjoavat uusimman liitäntäteknologian, erinomaiset lastuamistiedot ja erittäin korkean säätösuorituskyvyn. Käyttöyksikköinen käytetään  HEIDENHAINin ja ETELin moottoreita.

HEIDENHAIN-sorviohjausten käyttäjät arvostavat helppokäyttöisyyttä ja ohjelmoitavuutta, jota ohjaukset tukevat lukuisilla älykkäillä toiminnoillaan. Sen ansiota työskentely CNC PILOT 640:n tai MANUALplus 620:n kanssa vaatii vain lyhyen perehdyttämis- ja koulutusjakson. Kosketus- ja kamerajärjestelmät sekä elektroniset käsipyörät ovat  käytännöllisiä apuvälineitä suoraan koneessa, mikä lyhentää asetusaikoja ja lisää prosessin luotettavuutta. Ohjelmointiasemat ovat käytettävissä NC-ohjelmien luontiin, testaukseen ja optimointiin verstaan ulkopuolella.

Yleistä ohjauksesta

Ohjaukset sorveille ja sorvauskeskuksille

HEIDENHAINin sorviohjaukset CNC PILOT 640 ja MANUALplus 620 tukevat sinua optimaalisesti monilla verstaskohtaisilla toiminnoilla. Tämä sisältää erityisesti yksinkertaiset työkierrot ja NC-ohjelmien luonnin napin painalluksella TURN PLUS -ohjauksen avulla. Näin teet sen nopeasti ja tehokkaasti:

  • Tavanomaiset sorvauskoneistukset
  • Koneistukset pyörivillä työkaluilla
  • Koneistukset C- ja Y-akseleilla.
  • Päättävät koneistukset vastakaralla
  • Koneistukset B-akselilla
Ohjauksiin

Manuaalisten koneiden yksinkertainen käsittely

Käsikäyttöisten työstökoneiden paikoitusnäytöt tekevät työstä tuottavampaa: Säästät aikaa, parannat valmistettujen työkappaleiden mittatarkkuutta ja lisäät käyttömukavuutta. Näin siksi, että yhdessä työstökoneiden mittaussauvojen kanssa paikoitusnäytöt määrittävät suoraan akseliliikkeitä. Mekaanisissa välityselementeissä, kuten karassa, hammastangossa ja vaihteistossa esiintyvät välykset eivät näin ollen vaikuta lainkaan mitattuun lukemaan.

    Paikoitusnäyttöihin

    Digitaalinen käytönohjaus

    Uusi HEIDENHAIN Gen 3 -käyttösukupolvi on täydellisesti koordinoitu kokonaisjärjestelmä, joka perustuu erityisen innovatiivisiin ja tulevaisuutta luotaaviin teknologioihin. Koneenrakentajat ja koneiden käyttäjät hyötyvät uusimmasta liitäntäteknologiasta, parantuneista suorituskykytiedoista ja ohjauksen paremmasta suorituskyvystä. Uudet kompaktit taajuusmuuttajat optimaaliseen suorituskykyyn pienimmässä tilassa tekevät Gen 3 -eduista käyttökelpoisia varsinkin pienissä koneissa.

    Taajuusmuuttajiin

    Työkappaleiden ja työkalujen mittaus

    Kosketus- ja kamerajärjestelmät auttavat lyhentämään asetusaikoja, lisäämään koneiden käyttöaikoja ja parantamaan valmistettujen työkappaleiden mittatarkkuutta. Asetus-, mittaus- ja valvontatoiminnot voidaan suorittaa manuaalisesti tai – useimpien CNC-ohjausten yhteydessä – myös ohjelmaohjattuina. Tällöin voidaan hyödyntää  kosketuksen toistettavuus, suurempi kosketusnopeus  kulumattomat mittaukset.

    Kosketus- ja kamerajärjestelmiin

    Akselin ajaminen hienovaraisesti käsikäytöllä

    HEIDENHAINin elektronisten käsipyörien avulla voit toteuttaa erittäin tarkkoja akseliluistien liikkeitä käsipyörän kiertoa vastaavien syöttökäyttöjen mukaisesti. Sitä varten akselinäppäimet ja tietyt toiminnot on integroitu koteloon. Kannettavien käsipyörien avulla voi milloin tahansa vaihtaa akselia tai tehdä koneen asetuksia riippumatta sen hetkisestä käyttötilasta. Kiinteät käsipyörät voidaan kiinnittää mihin tahansa kohtaan koneessa.

    Käsipyöriin

    Kuva ohjauksesta toimistossa

    Ohjelmointiaseman avulla sinulla on mahdollisuus ohjelmoida, testata ja optimoida NC-ohjelmia toimistossa, kaukana verstaan melusta. Ohjelmointiasemalla työskentelet samanlaisella näppäimistöllä kuin koneessa. Ohjelman testaus toimii myös kuten koneessa. Tämä tekee ohjelmointiasemasta ihanteellisen myös koulutukseen ja jatkokoulutukseen.  Digitaalisen kaksosen avulla saat tarkan kuvan koneestasi verstaalla, mukaan lukien todellinen kinematiikka, parametrit ja toiminnot.

    Ohjelmointiasemiin

    Samanaikainen sorvaus CNC PILOT 640:n kanssa: rouhinta ja monimutkaisten muotojen viimeistely yhdellä kertaa

    Yleistä karakäytöstä

    Magneettiset asennusmittalaitteet

    ERM-tyyppisille modulaarisille kulma-antureille, joissa on magneettiskannaus, on kaksi erikoismallia karasovelluksia varten  asteikkorummuilla TTR ERM 2x04 ja TTR ERM 2x05. Niitä on saatavissa eri asteikkoväleillä kunkin työstökoneen nopeus- ja tarkkuusvaatimusten mukaan.

    ERM-kulma-antureihin

    Koteloidut mittasauvat

    HEIDENHAINin LC- ja LS-sarjojen kapseloidut lineaarianturit sopivat erityisen hyvin karan tarkkaan paikoitukseen. Niitä on saatavana pienellä profiilikotelolla optimaalista koneeseen kiinnitystä varten; HEIDENHAIN-laitteita on saatavana myös suurella profiilikotelolla, jos on paljon tilaa käytettävissä.

      HEIDENHAINin koteloituihin pituusmittauslaitteisiin

      Asynkroniset moottorit

      HEIDENHAIN toimittaa myös pääkaran moottoreita ohjausten ja taajuusmuuttajien lisävarusteena. QAN-tyyppisissä asynkronimoottoreissa on huoltovapaat laakerit ja ne kestävät suuria  sivuttaisvoimia ja mahdollistavat suuret karanopeudet. Kierrosluku määritetään integroidun HEIDENHAIN-kulma-anturin avulla.

      HEIDENHAINin käyttövoimatekniikka

      Uusi LC-sukupolvi: optimoitu optiikka vähentää järjestelmäkustannuksia

      Yleistä luisteista

      Absoluuttiset kulma-anturit

      Sorvien paikoitusaseman mittauksiin ja muihin vastaaviin käyttötarkoituksiin soveltuvat  absoluuttiset modulaariset kulma-anturit  magneettisella kosketuksella . Suuren sisäläpimittansa, pienen kokonsa ja kompaktin rakenteensa ansiosta sopivia käyttökohteita ovat sorvien C-akselit ja yksinkertaiset kierto- ja kääntöakselit.

      Modulaarisiin kulma-antureihin

      Koteloidut mittasauvat

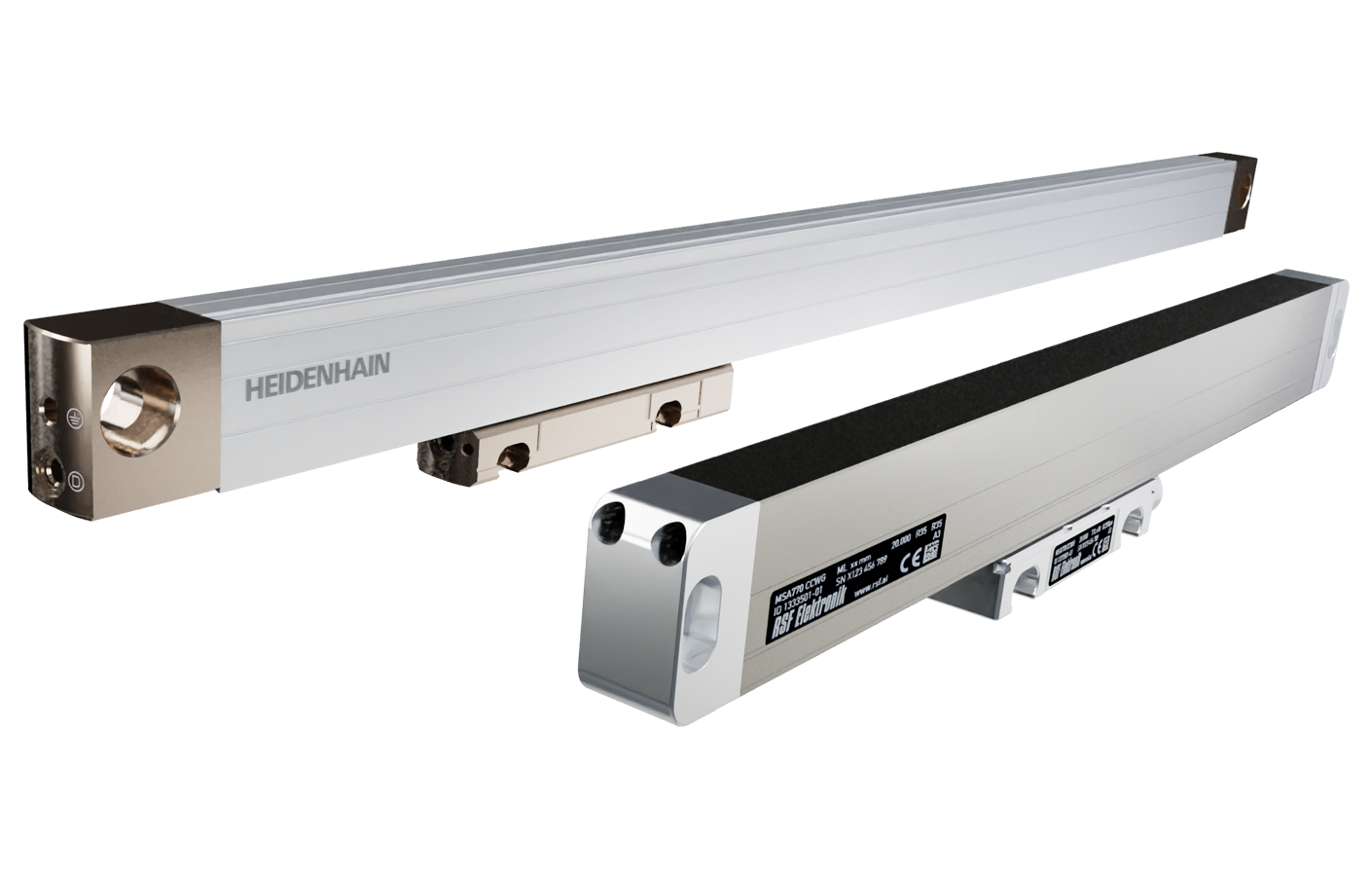

      Ensisijainen valinta koneen pöydän tarkkaan paikoitukseen  Closed Loop-ohjauksella on HEIDENHAINin LC- ja LS-sarjan lineaarianturit . Tämä siksi, että lineaarianturien käyttäminen eliminoi lämpövirheet, mikä  on nykyaikaisten työstökoneiden paikoitusvirheiden suurin syy.

        HEIDENHAINin koteloituihin pituusmittauslaitteisiin

        Synkroniset moottorit

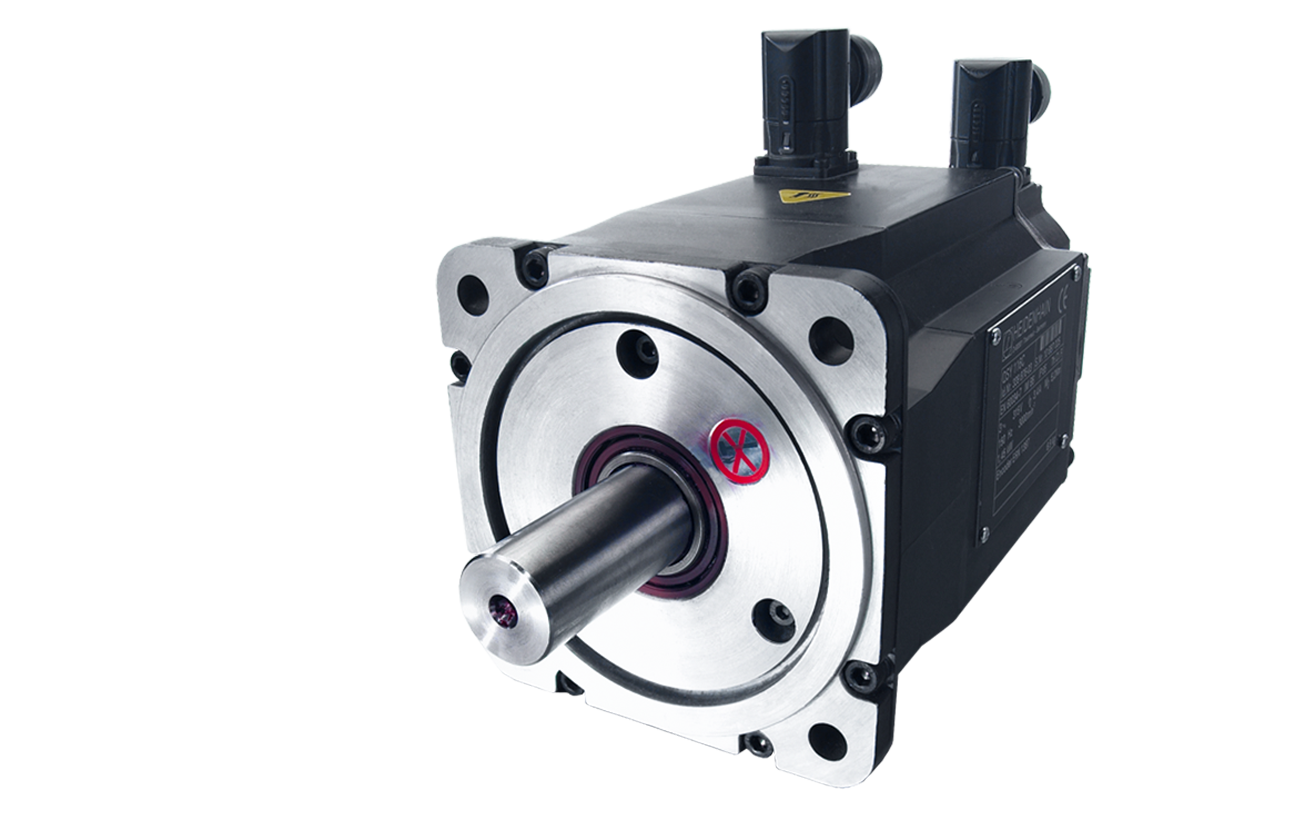

        HEIDENHAIN toimittaa myös syöttöakselin moottoreita ohjausten ja taajuusmuuttajien lisävarusteena. QSY-tyypin synkronimoottoreilla on

        • erinomainen synkroitu käyttäytyminen
        • Erittäin hyvä nimellismomentin ja pysähdysmomentin välinen suhde
        • Pieni vääntömomentin heilahtelu

        HEIDENHAINin synkronimoottorit toimivat sinikommutaatiolla ja määrittävät roottorin asennon sekä kierrosluvun integroidun HEIDENHAIN-kulma-anturin avulla.

        HEIDENHAINin käyttövoimatekniikka
