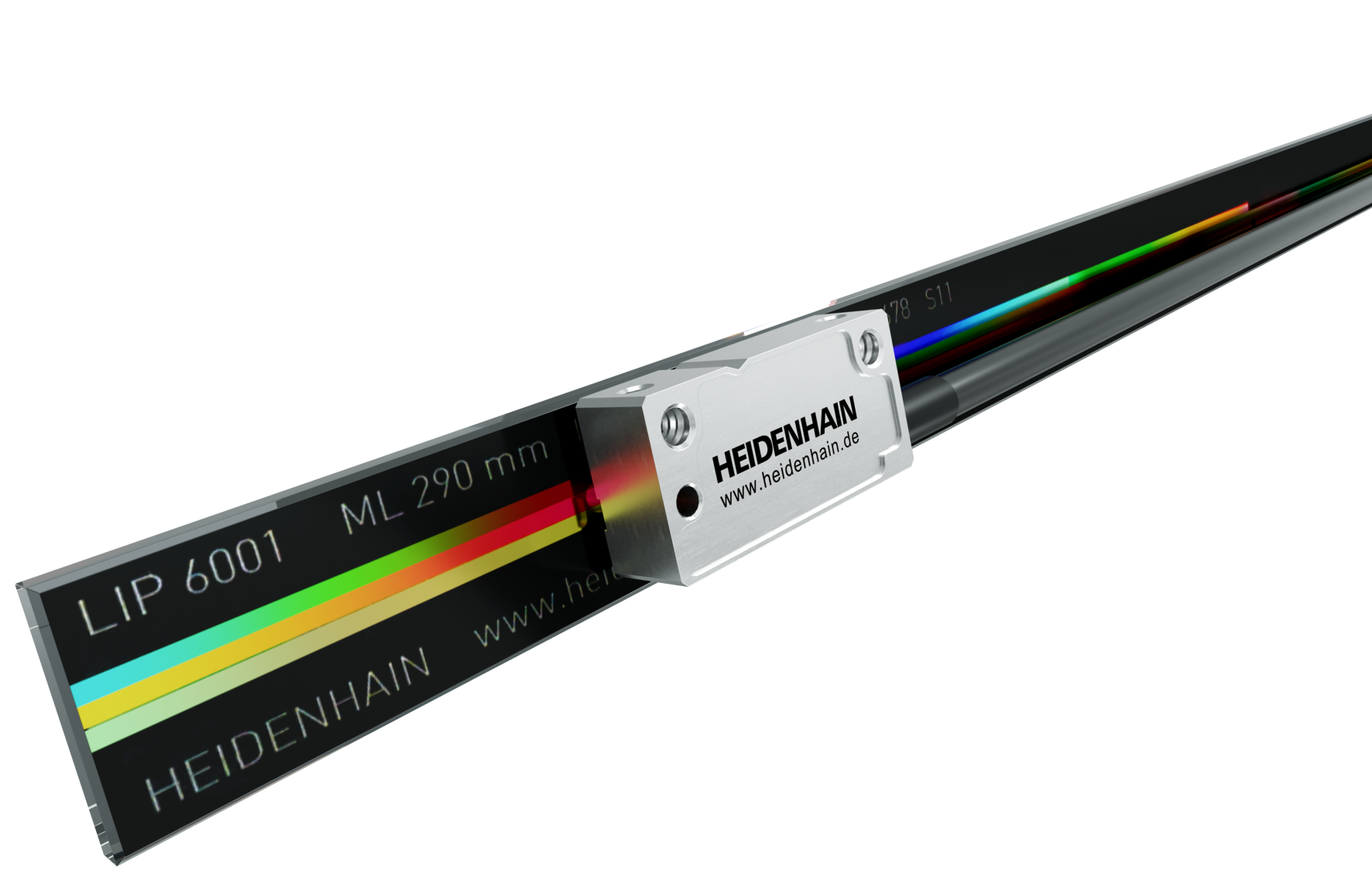

Mallisarja LIP 6000

Avoimet LIP-sarjan pituusmittauslaitteet  toimivat häiriöskannausperiaatteen mukaisesti. Mittausstandardina toimii vaihehila-asteikko, joka asetetaan lasikeraamiseen asteikkoalustaan. Lineaariantureille on ominaista pienimmät mittausaskeleet yhdistettynä korkeimpaan tarkkuuteen.

HEIDENHAINin kehittämä ASIC HSP 1.0 takaa skannaussignaalien tasaisen korkean laadun. Jos signaalin amplitudi pienenee, ASIC säätää lisäämällä LED-virtaa. Näin kontaminaatiotapauksessa ihanteellinen signaalimuoto säilyy. Samalla kohinakomponentti pysyy jatkuvasti alhaisena.

Pienet signaalijaksot vaativat tyypillisesti erittäin tiukkoja asennustoleransseja vaakasuoralle etäisyydelle lukupäästä. Väljien toleranssien ansiosta HEIDENHAINin avoimet pituusmittalaitteet on erityisen helppo asentaa. Lähtösignaalien laatu ei juurikaan vaikuta toleranssien sisällä.

Korkean integrointitiheyden ansiosta nämä mittalaitteet ovat erittäin kompakteja ja kevyitä. Erilaiset asennusvaihtoehdot mahdollistavat käytön erilaisissa sovelluksissa. Mittarunko voidaan tarpeen mukaan liimata tai kiinnittää kiinnitysleuoilla. Lukupää on saatavana vasemman- tai oikeanpuolisella kaapelin ulostulolla.

Integroitu kotiasemaan palautuksen toiminto mahdollistaa paikoitusaseman havaitsemisen ja siten nopeamman järjestelmän referoinnin – selvä etu erityisesti akseleille, joilla on suuret liikeradat. Integroitu rajatoiminto mahdollistaa turvallisen liikerajan tunnistuksen ilman lisätoimenpiteitä.

LIP 6071:n liittimessä on monivärinen LED-valo  mahdollistaa inkrementaalisignaalien arvioinnin ja  referenssimerksisignaalin tarkistamisen. Tämä mahdollistaa  nopean toimintatarkastuksen ja oikeellisuuden arvioinnin milloin tahansa käytön aikana – ilman lisätyökaluja.
