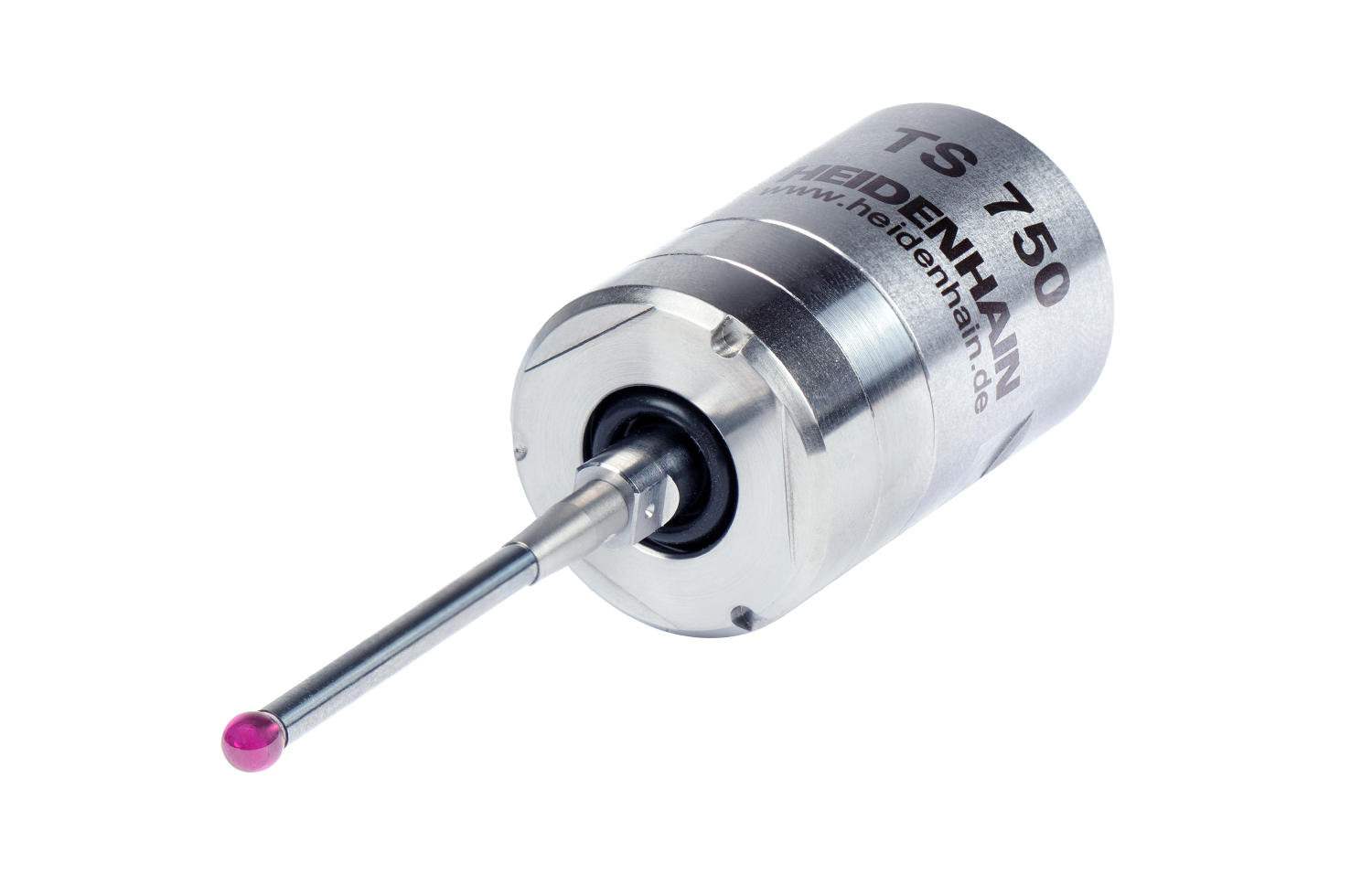

TS 150, TS 750

Työkappalekosketusjärjestelmä hiomakoneisiin ja sorveihin

  • Hyvä kosketustarkkuus jopa ±1 µm (vakiokosketusvarren T434 käytössä)
  • Suuri kosketustoistettavuus erittäin korkealla mittausarvon laadulla: jopa 2 σ ≤ 0,25 µm
  • Signaalinsiirto: kaapeli
  • Liitäntä: HTL
  • Kosketusnopeus: 3 m/min (kosketusjärjestelmällä TS 750: 1 m/min)
  • Suojaluokka: IP68
Tuotekysely

Homogeeninen kosketustarkkuus

TS 750 toimii erittäin tarkoilla paineantureilla ja kytkentäimpulssi tuotetaan voima-analyysillä. Kosketuksen aikana esiintyvät voimat lasketaan elektronisesti. Tämä prosessi mahdollistaa erittäin tasaisen mittaustarkkuuden yli 360°.

Erittäin suuret kosketusvoimat

Pienten kosketusvoimien, n. 1,5 N (aksiaalinen) tai 0,2 N (säteittäinen), kosketusjärjestelmä TS 750 mahdollistaa suuren mittaustarkkuuden ja toistettavuuden lähes ilman kosketusominaisuuksia. Jousien taipumavoimat vaikuttavat vasta, kun taipuma jatkuu kone pysähtymiseen saakka.

Korkea suorituskyky

Sivuaikojen väheneminen: ensimmäistä kosketuspistettä voidaan käyttää mittauksiin. Se säästää tarkkuusmittauksia. Hyvä kosketustoistettavuus – myös suurilla kosketusnopeuksilla – vähentää lisäksi sivuaikoja.

Pitkään pysyvä tarkkuus

Jopa 5 miljoonan kosketusprosessin jälkeen HEIDENHAINin työkappalekosketusjärjestelmät ovat edelleen erittäin tarkkoja: toistettavuus jopa 2 σ ≤ 0,25 µm ja kosketusnopeus jopa 1 m/min tuottavat edelleen luotettavia mittausarvoja pitkänkin käytön jälkeen.
