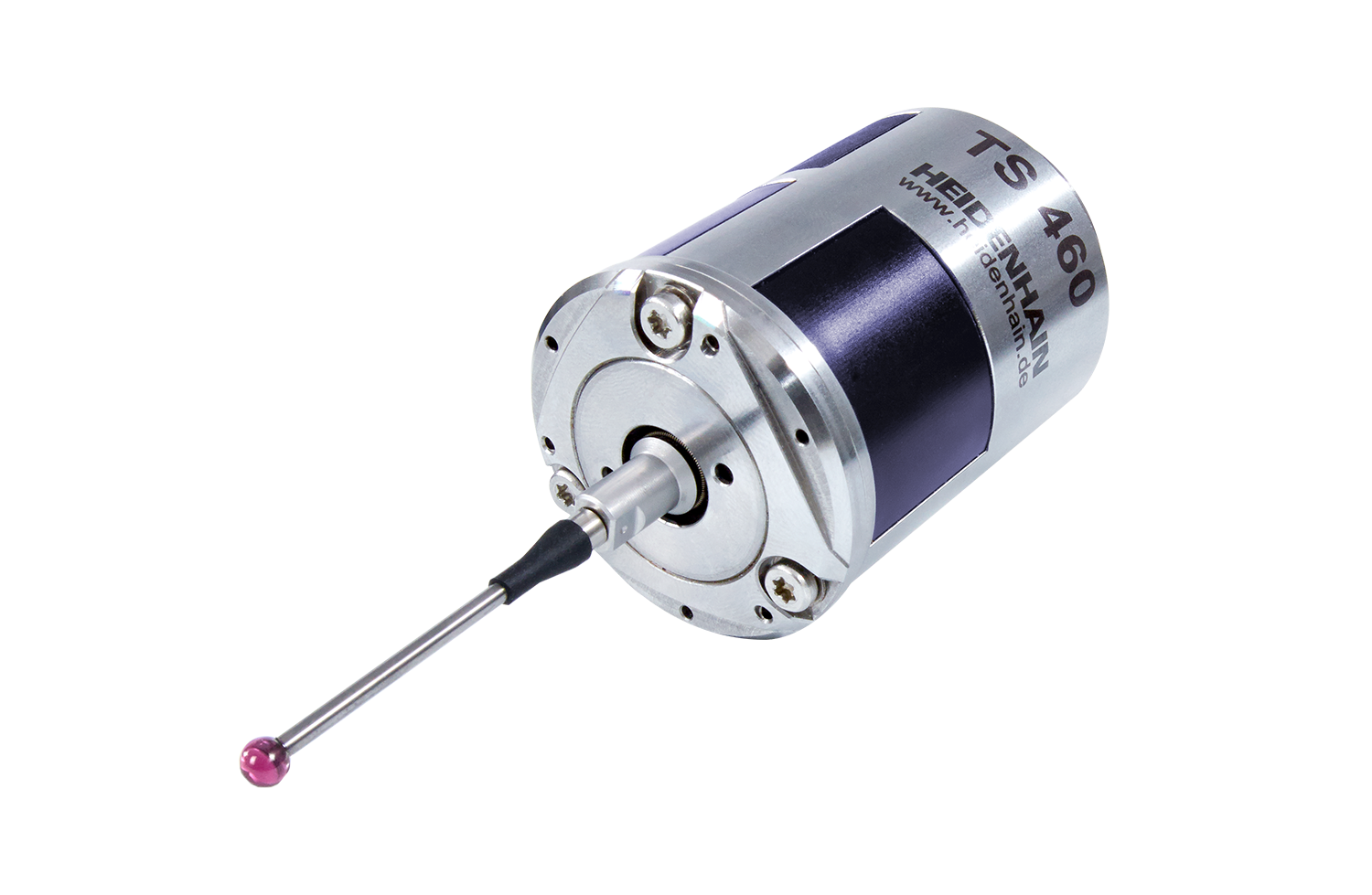

TS 460

Universaali työkappalekosketusjärjestelmä

  • Hyvä kosketustarkkuus ±5 µm (vakiokosketusvarren T404 käytössä)
  • Suuri kosketustoistettavuus erittäin korkealla mittausarvon laadulla: 2 σ ≤ 1 µm
  • Signaalinsiirto: radio ja infrapuna (rinnakkain työkalukosketusjärjestelmän kanssa)
  • Laajennettu valinnainen törmäyssuoja
  • Liitännät: HTL tai EnDat 2.2 (lähetys- ja vastaanottoyksikkö)
  • Suojaluokka: IP68
Tuotekysely

Korkea suorituskyky

Sivuaikojen väheneminen: ensimmäistä kosketuspistettä voidaan käyttää mittauksiin. Se säästää tarkkuusmittauksia. Korkea kosketustoistettavuus vähentää myös sivuaikoja suurilla kosketusnopeuksilla.

Luotettava työkappaleen puhdistus

Työkappaleessa esiintyvät roiskeet eivät vaikuta mittaustulokseen. Lastujäämät voivat kuitenkin vääristää mittausta. Integroidut suuttimet puhdistavat työkappaleen lastuista jopa 60 baarin paineeseen saakka. Kone on valmisteltava vastaavasti.

Mukava TNC-käyttö

HEIDENHAINin kosketusjärjestelmien konfigurointi yhdessä lähetin- ja vastaanotinyksikön SE 661 kanssa (EnDat-liitäntä) nopeasti ja helposti TNC-näytössä: Infrapuna- tai radiosiirron signaalin voimakkuuden tarkastus, radiokanavaskannauksen toteutus tai  akkujännitteen kysely.

Tehokas törmäyssuoja

Koneen ja karan vaurioiden ehkäisy: Kosketusvarren ennalta määrätyn murtumispisteen lisäksi saatavilla on lisävarusteena törmäyssuoja, joka samalla kytkee kosketusjärjestelmän irti esimerkiksi termisesti.  Kosketusjärjestelmä välttää törmäykset työkappaleeseen tai kiinnityslaitteeseen ja estää näin kalliit vauriot.
